Descripción

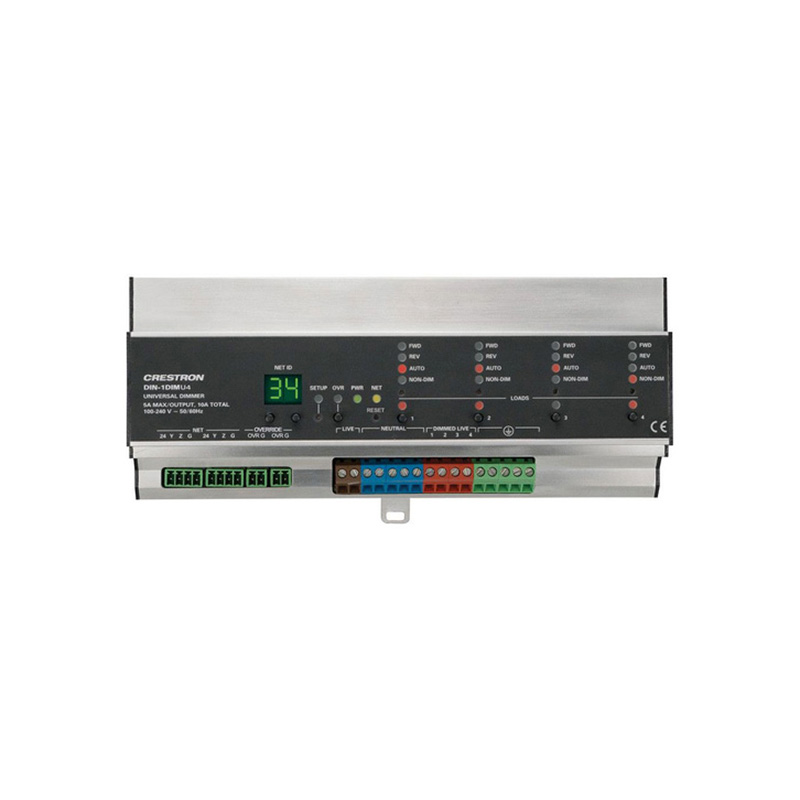

El Crestron® DIN-1DIM4 es un módulo de control de iluminación montado en carril DIN con cuatro canales de atenuación. Un solo modelo admite cargas de iluminación electrónicas y magnéticas de bajo voltaje de 120 V y 220-277 V, incandescentes, neón/cátodo frío, fluorescente regulable de 2 hilos y no regulables de hasta 5 A por canal, 10 A en total.
Circuitos de detección sincrónicos de fase
La tecnología patentada de filtro cruzado cero proporciona una inmunidad superior al ruido en la línea eléctrica, lo que reduce el parpadeo de la lámpara y compensa las fluctuaciones en el voltaje y la frecuencia de la línea.
Relé de espacio de aire primario
Cuando los cuatro canales están completamente apagados, un relé interno primario se abre automáticamente proporcionando aislamiento del espacio de aire para permitir el mantenimiento seguro y el cambio de bombillas en todos los circuitos controlados.
Entrada de anulación
Se proporciona una entrada de anulación para permitir que un cierre de contacto externo anule momentáneamente el programa del sistema de control y establezca cada salida de canal en su nivel preestablecido de anulación. Los niveles se pueden ajustar y guardar localmente desde el panel frontal o de forma remota a través del software.
Instalación en carril DIN
El DIN-1DIM4 está diseñado para encajar en un carril DIN estándar para su instalación en un armario de montaje en pared. Las conexiones de cableado se realizan mediante terminales de tornillo colocados a lo largo de la parte inferior, claramente accesibles desde el frente para facilitar la instalación y el mantenimiento. Todos los controles e indicadores de configuración están ubicados en el panel frontal central. Cuando se instala en un gabinete que utiliza recortes de 45 mm, el panel frontal del DIN-1DIM4 permanece accesible mientras las conexiones están ocultas.
Comunicación CresnetWired®
El DIN-1DIM4 se comunica con un sistema de control Crestron® utilizando la red de control Cresnet. Se proporciona un par de puertos Cresnet en el DIN-1DIM4, lo que permite una fácil conexión en cadena de varios módulos de control de automatización de la serie DIN Rail.
Características principales
4 canales de atenuación
De 120 a 240 VCA, funcionamiento de 50/60 Hz
Modo no atenuable seleccionable
Relé de espacio de aire primario
Entrada de anulación
Comunicaciones por cable Cresnet®
Configuración a través del panel frontal o del software
Funcionalidad programable mediante un sistema de control Crestron®
Montaje en carril DIN de 12 m de ancho
Cumple con el Título 24 2013 de la CCA
